جرثقیلهای بازویی صنعتی به لطف انعطافپذیری مکانی و بهرهوری هزینه، نقش حیاتی در صنایع مدرن مانند مونتاژ، انبارداری و تولید سنگین ایفا میکنند. یک جرثقیل بازویی صنعتی با بازوی چرخان خود مشخص میشود که حول یک نقطه ثابت میچرخد و میتواند یک منطقه کاری نیمدایرهای یا دایرهای کامل را پوشش دهد. طرحهای مختلفی از جرثقیلهای بازویی صنعتی برای برآورده کردن کاربردها و الزامات عملیاتی مختلف وجود دارد. با این حال، با وجود انواع بسیار زیاد موجود، ممکن است قبل از خرید سوالات زیر را داشته باشید:
انواع متداول جرثقیلهای بازویی صنعتی
جرثقیل بازویی یک وسیله بالابر از نوع بازویی با اندازه کوچک تا متوسط است که عمدتاً برای عملیات بالابری در مسافتهای کوتاه، با فرکانس بالا و فشرده در کارخانهها، کارگاهها، انبارها و محیطهای مشابه استفاده میشود. بر اساس پیکربندی ساختاری، جرثقیلهای بازویی را میتوان به طور کلی به پنج نوع طبقهبندی کرد. قبل از انتخاب جرثقیل بازویی، درک تفاوتهای بین این نوعها ضروری است. برای خرید جرثقیل کافیست با شاهان اطلس ، جرثفیل سازی اصفهان تماس بگیرید.

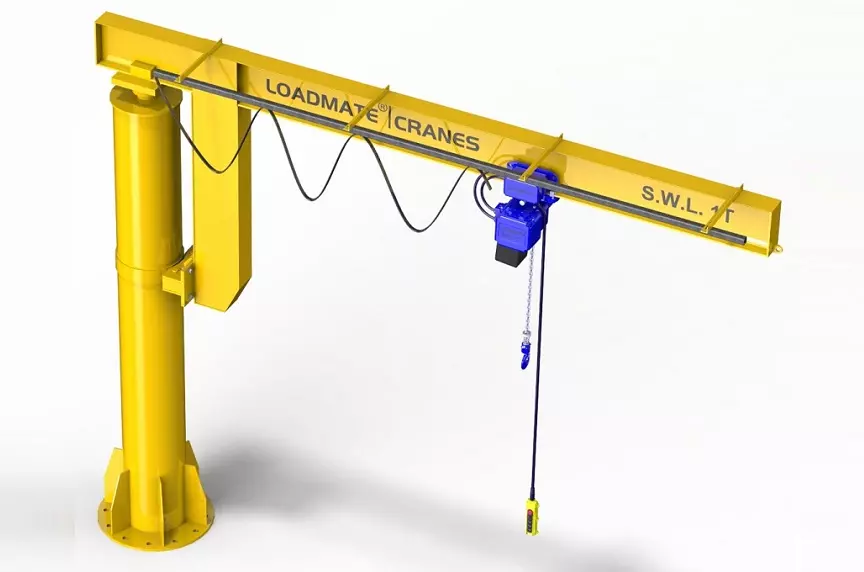

جرثقیل بازویی ایستاده مستقل
جرثقیل بازویی مستقل، یک وسیله بالابر سبک مستقل و نصب شده روی زمین است که به یک پایه بتنی متصل شده و برای پشتیبانی به هیچ سازه ساختمانی متکی نیست. این طراحی به جرثقیل اجازه میدهد تا دقیقاً در هر ایستگاه کاری تولیدی قرار گیرد و امکان جابجایی مستقل مواد را در سطح ایستگاه کاری فراهم کند.
مزایا
- استحکام ساختاری بالا و ظرفیت بار قوی؛ جرثقیلهای بازویی ستونی استاندارد میتوانند بارهایی تا 10 تن را تحمل کنند.
- چرخش کامل ۳۶۰ درجه × n، پوشش منطقه وسیع را فراهم میکند
- مستقل از سازههای ساختمان، بدون نیاز به تقویت ثانویه یا اصلاح تأسیسات؛ مناسب برای هر فضای کاری باز
- طرحبندی انعطافپذیر خط تولید، قادر به عملکرد مستقل در داخل کارگاه
- ساختار ساده با نیاز به نگهداری کم
معایب
- هزینه اولیه نسبتاً بالاتر به دلیل ستون اضافی و فولاد سازهای
- پایه فضای کف را اشغال میکند و نمیتواند مانند جرثقیلهای بازویی دیواری، بدون کف باقی بماند.
- نصب نسبتاً پیچیده است و به استحکام بالای فونداسیون نیاز دارد
- الزامات بالا برای تراز بودن نصب؛ اگر پیچهای لنگر به طور ناهموار تعبیه شوند، بازوی بلند جیب ممکن است در انتها دچار “لغزش” (لغزش خودکار) شود.
جرثقیل بازویی دیواری
جرثقیل بازویی دیواری، یک وسیله بالابر سبک است که به دیوار یا ستون ساختمان متصل میشود. این جرثقیل برای انتقال گشتاورهای بالابری از طریق سازه اصلی ساختمان طراحی شده است و جابجایی کارآمد مواد را در یک منطقه کاری نیم دایرهای ۱۸۰ درجه فراهم میکند و در عین حال فضای کف را به صفر میرساند.
جرثقیلهای بازویی دیواری بهطور خاص برای ایستگاههای کاری در امتداد لبههای خطوط تولید در نظر گرفته شدهاند. با استفاده از فضای عمودی، آنها به کاهش حجم کار جرثقیلهای سقفی اصلی و کاهش تنگناهای جابجایی مواد کمک میکنند و در نتیجه راندمان کلی تولید را بهبود میبخشند.
مزایا
- اشغال فضای کف صفر، آزاد کردن راهروها و فضاهای کاری؛ ایدهآل برای کارگاههای باریک با رفت و آمد مکرر
- هزینه کلی پایینتر، که آن را برای تولیدکنندگان کوچکِ با بودجه محدود یا ایستگاههای کاری خاص مناسب میکند
- نصب ساده و راحت، معمولاً با استفاده از پیچ و مهره یا براکتهای گیرهای محکم میشود
- ارتفاع بالابری را میتوان آزادانه با توجه به ارتفاع بالابری مورد نیاز تعیین کرد
معایب
- دامنه چرخش محدود؛ به دلیل محدودیتهای ساختاری، چرخش به ۱۸۰ درجه محدود میشود
- ظرفیت بالابری کمتر، محدود به ظرفیت تحمل بار دیوار یا ستون؛ معمولاً کمتر از ۳ تن
- نصب روی ستونهای ساختمان نیاز به ظرفیت سازهای بالایی دارد و باید از طریق محاسبات سازهای تأیید شود.
- محدود به شرایط ساختمان موجود است و فقط در امتداد کنارههای کارگاه قابل نصب است
جرثقیل بازویی دیواری
جرثقیل بازویی دیواری، واحد بالابری است که در امتداد یک ریل طولی نصب شده روی دیوارهای جانبی یا ستونهای ساختمان حرکت میکند و امکان پوشش ناحیه مستطیلی را فراهم میکند. این جرثقیل امکان ایجاد یک منطقه عملیاتی مستقل در زیر جرثقیل سقفی اصلی را بدون دخالت فراهم میکند. با پشتیبانی از هماهنگی کارآمد چند ایستگاه کاری، بهرهوری را به حداکثر میرساند و در عین حال فضای کف را کاملاً آزاد میکند.
مزایا
- ظرفیت بالابری بالا
- به طور قابل توجهی محدوده عملیاتی را گسترش میدهد؛ یک جرثقیل میتواند به یک ردیف کامل از ایستگاههای کاری کنار دیوار خدمات ارائه دهد.
- ریل در بالای سر نصب شده است و فضای کف را کاملاً آزاد میکند.
- بدون تداخل در زیر جرثقیل سقفی اصلی عمل میکند و امکان استفاده لایه لایه از فضای عمودی را فراهم میکند.
معایب
- نصب پیچیده با الزامات ساختاری بالا به دلیل نیاز به نصب روی ریل
- الزامات سختگیرانه ساختمان برای نصب
- علاوه بر خود جرثقیل، سازه ریلی و سیستم برقرسانی، بودجه کلی را افزایش میدهند.
جرثقیل بازویی مفصلی
جرثقیل بازویی مفصلی یک راهکار دقیق برای جابجایی مواد است که دارای پیکربندی دو مفصله با یک بازوی اصلی و یک بازوی فرعی است. با استفاده از دو نقطه محوری چرخشی مستقل، پوشش غیرخطی را فراهم میکند که میتواند در اطراف ستونها، لولهکشی یا موانع تجهیزات مانور دهد.
این طراحی، نقاط کور عملیاتی را که معمولاً در نزدیکی دکل جرثقیلهای سنتی با بازوی مستقیم یافت میشوند، به حداقل میرساند و به جرثقیل اجازه میدهد تا برای عملیات بارگیری، تخلیه و مونتاژ با فرکانس بالا، به فضاهای تنگ یا داخل ماشینآلات دسترسی پیدا کند.
مزایا
- انعطافپذیری بسیار بالا، قابلیت مانور در اطراف موانع و دسترسی به مناطق سرپوشیده غیرقابل دسترس
- بازوی بیرونی معمولاً سبک وزن با مفاصل بسیار انعطافپذیر است که امکان عملکرد روان را فراهم میکند و آن را برای کارهای مونتاژ سبک و با فرکانس بالا ایدهآل میسازد.
- گزینههای نصب انعطافپذیر، شامل پیکربندیهای ایستاده، دیواری یا سقفی (نصب روی ریل)
- مناسب برای کارگاههای دقیق با فضای محدود سر و موانع متراکم
معایب
- ظرفیت بالابری کمتر؛ به دلیل محدودیتهای ساختاری، بار مجاز معمولاً کمتر از ۸۰۰ کیلوگرم است
- طراحی پیچیدهتر، در نتیجه هزینه بالاتر
- یاتاقانهای چرخشی اضافی، نیازهای نگهداری، از جمله بازرسی منظم، روانکاری و سفت کردن اتصالات را افزایش میدهند.
نحوه انتخاب جرثقیل بازویی صنعتی مناسب: یک فرآیند انتخاب ۴ مرحلهای
هنگام انتخاب یک جرثقیل بازویی صنعتی، نه تنها باید نیازهای بالابری فعلی خود، بلکه محدودیتهای ساختاری ساختمان و توسعههای احتمالی آینده را نیز در نظر بگیرید. این پنج مرحله کلیدی را دنبال کنید:
مرحله ۱: ظرفیت خود را تعریف کنید (محدودیت بار کاری)
ظرفیت بالابری پارامتر اصلی است. شما باید هم سنگینترین بار و هم وزن وسیله بالابر (مثلاً بالابر، آهنربا یا گیره) را در نظر بگیرید.
- حاشیه ایمنی: مدلی را انتخاب کنید که کمی بالاتر از حداکثر بار شما باشد. به عنوان مثال، اگر مرتباً ۴۵۰ کیلوگرم بلند میکنید، یک جرثقیل ۵۰۰ کیلوگرمی یا ۱ تنی ایمنتر است.
- ضریب ضربه: بارهای دینامیکی را در هنگام شروع بلند کردن در نظر بگیرید؛ یک ضریب ایمنی مناسب در نظر بگیرید.
نکته تخصصی: هرگز با بار کامل کار نکنید. انتخاب ظرفیت نامی ۱۵ تا ۲۰ درصد بالاتر از حداکثر نیاز، عمر تجهیزات را افزایش داده و ایمنی را تضمین میکند.
مرحله ۲: تعیین مساحت پوشش (طول و چرخش)
تصمیم بگیرید که آیا نیاز به پوشش یک منطقه دایرهای شکل یا ایستگاههای کاری خاص دارید.
- دهانه (S) : طول بازوی بالابر. توجه داشته باشید که «برد مؤثر» معمولاً کمی کمتر از طول کل بازو است، زیرا واگن برقی نمیتواند به پایه دکل برسد.
- درجه چرخش:
- ۳۶۰ درجه : یک جرثقیل بازویی ستونی مستقل انتخاب کنید.
- ۱۸۰ درجه : یک جرثقیل بازویی دیواری انتخاب کنید.
- جرثقیل دو مفصلی : اگر نیاز به حرکت در اطراف موانع دارید، یک جرثقیل بازویی مفصلی انتخاب کنید.
-
راهنمای جامع جرثقیلهای بازویی صنعتی
مرحله ۳: محدودیتهای قد خود را اندازهگیری کنید
ارتفاع، راندمان بالابری و سازگاری با ساختمان شما را تعیین میکند.
- ارتفاع زیر بازوی بالابر (HUB) : فاصله از زیر بازوی بالابر تا کف زمین. اطمینان حاصل کنید که پس از محاسبه ارتفاع بالابر و اتصال، بار شما همچنان میتواند با خیال راحت بلند شود.
- ارتفاع کلی : مطمئن شوید که بالای جرثقیل بازویی با روشنایی، لولهکشی یا جرثقیلهای سقفی موجود برخورد نمیکند.
مرحله ۴: گزینههای منبع تغذیه و کنترل
- دستی در مقابل موتوری : بارهای کوچک (کمتر از ۱ تن) و مسافتهای کوتاه را میتوان به صورت دستی جابجا کرد.
- روش کنترل : عملکرد معمولاً از طریق یک کنترل آویز (دسته دکمهای) یا کنترل از راه دور انجام میشود.
این رویکرد سیستماتیک تضمین میکند که شما یک جرثقیل بازویی صنعتی انتخاب کنید که هم الزامات عملیاتی و هم ایمنی را برآورده کند و در عین حال حداکثر کارایی و انعطافپذیری را داشته باشد.
