بهترین راه برای پیدا کردن ظرفیت بار جرثقیل، مراجعه به نمودار بار آن است. نمودارهای بار جرثقیل، ظرفیت بار جرثقیل را در طولها و زوایای مختلف بالابر توضیح میدهند و نشان میدهند که چگونه با افزایش طول بوم، ظرفیت بار کاهش مییابد.
معمولاً در جرثقیلهای مدرن، نشانگرهای گشتاور بار (LMI) یا نشانگرهای ظرفیت نامی (RCI) را پیدا میکنید. این دستگاهها با هشدار دادن به شما در صورت تجاوز بار از ظرفیت بالابری پیشنهادی سازنده جرثقیل، ایمنی جرثقیل را افزایش میدهند. حتی اگر این ویژگیها را داشته باشید، درک نمودار بار ضروری است.
در این پست، ما توضیح میدهیم که چگونه ظرفیت بار جرثقیل خود را با استفاده از نمودار بار پیدا کنید، اگر نمودار بار ندارید چه کاری باید انجام دهید و چگونه جرثقیل مناسب برای کار خود را انتخاب کنید.
جرثقیل سازی شاهان اطلس ، انواع جرثقیل را متناسب با نیازهای خاص تأسیسات و تقاضاهای عملیاتی، سفارشیسازی میکنند. تیم فنی ما ساختار ساختمان، نیازهای ظرفیت، محدودیتهای فضای سقف، الزامات گردش کار و پارامترهای بودجه را ارزیابی میکند تا پیکربندی بهینه را پیشنهاد دهد.
چگونه ظرفیت بار جرثقیل را با استفاده از نمودار بار پیدا کنیم؟
هر مدل جرثقیل یک نمودار بار منحصر به فرد دارد. یک جرثقیل ممکن است بر اساس پیکربندیهای خود یک یا چند نمودار بار داشته باشد. نمودارهای بار معمولاً توسط سازنده در دفترچه راهنمای اپراتور که معمولاً در کابین دستگاه یافت میشود، ارائه میشوند.
استفاده از این نمودار به شما کمک میکند تا یک برنامهی بلند کردن اجسام ایجاد کنید که از ابتدا تا انتها ایمن باشد. در اینجا نحوهی استفاده از آن آمده است.

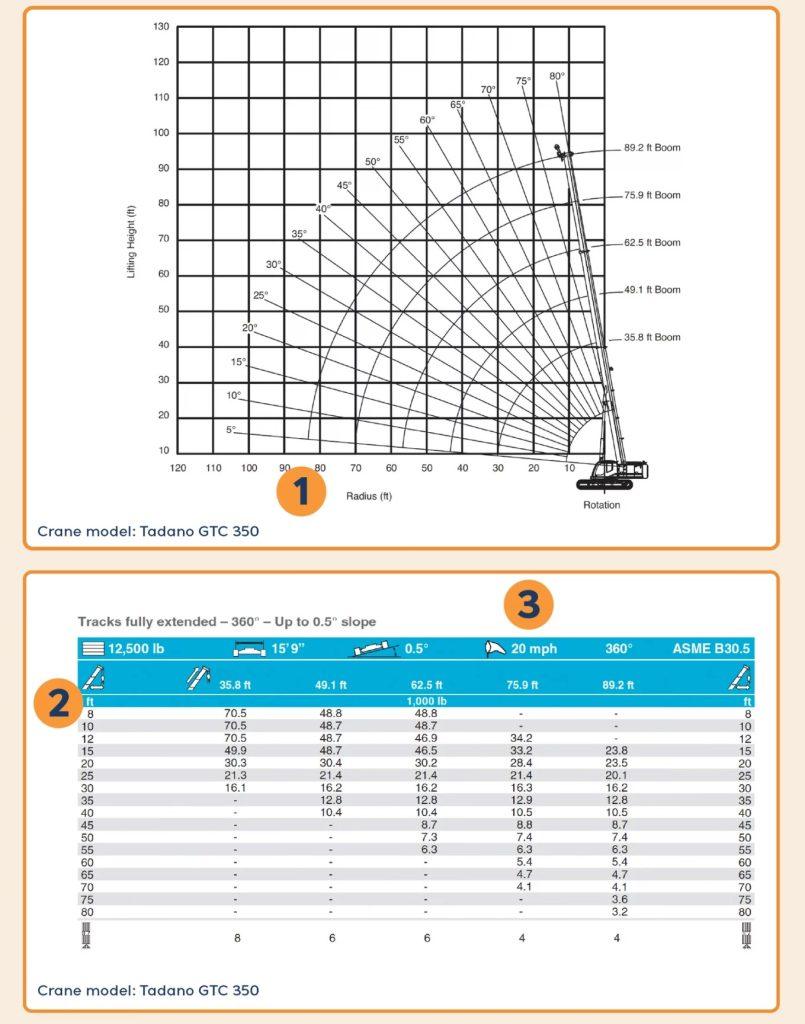

۱. شعاع بار را محاسبه کنید
بیشتر نمودارهای بار دارای نمودار محدوده بالابری هستند که شعاع بار را نشان میدهد، که فاصله افقی بین خط مرکزی چرخش جرثقیل تا بار است. هرچه شعاع بار کوتاهتر باشد، ظرفیت بار جرثقیل بیشتر است.
طول بوم مورد استفاده و زاویه قرارگیری آن را روی نمودار پیدا کنید. سپس، برای یافتن شعاع، عدد مربوطه را در پایین نمودار جستجو کنید.
۲. ظرفیت بالابری جرثقیل را بررسی کنید
وقتی شعاع بار را پیدا کردید، آن را در نمودار بار پیدا کنید و برای دیدن ظرفیت بالابری، به نمودار نگاه کنید. نمودارهای بار معمولاً ظرفیت ناخالص و ظرفیت خالص جرثقیل را فهرست میکنند، بنابراین میتوانید ببینید که یک دستگاه برای چه چیزی رتبهبندی شده است و همچنین حداکثر ظرفیت آن چقدر است.
نمودارهای بار همچنین حاوی اطلاعات دیگری هستند که هنگام تعیین ظرفیت بالابری جرثقیل شما باید در نظر گرفته شوند. به عنوان مثال، نمودار باید بیان کند که آیا ظرفیت از پشت یا جلوی دستگاه یا با چرخش 360 درجه محاسبه میشود، و اینکه آیا دستگاه توسط لاستیکها تثبیت شده است یا پایههای بیرونی یا تثبیتکنندههای آن پایین است. عواملی مانند اینها همگی بر ظرفیت خالص جرثقیل یا بار واقعی که میتواند بلند کند، تأثیر میگذارند.
معمولاً ظرفیت بالابری در عقب یا جلوی جرثقیل به دلیل ساختار دستگاه و توزیع وزن بیشتر است. اگر ظرفیت را از این موقعیت محاسبه میکنید، باید مطمئن شوید که بوم در حین کار در این موقعیت قرار میگیرد یا ممکن است بیش از حد بارگذاری شود.
همچنین، فراموش نکنید که نمودار را برای پیکربندی صحیح جرثقیل (شامل هرگونه پیوست یا لوازم جانبی مورد استفاده) بررسی کنید.
۳. عوامل محیطی را در نظر بگیرید
علاوه بر نحوه استفاده از جرثقیل، عوامل محیطی نیز در نمودار بار در نظر گرفته میشوند، مانند شرایط زمین (شیب زمین) و سرعت باد. هر دوی این موارد بر پایداری جرثقیل تأثیر میگذارند که میتواند بر ظرفیت بار آن تأثیر بگذارد.
اجزای نمودار بار جرثقیل
یک نمودار بار جرثقیل معمولی چند جزء کلیدی دارد:
- ظرفیت بالابری: کل وزنی که یک جرثقیل میتواند با خیال راحت بر اساس شعاع بار بلند کند.
- طول بوم: طول بازوی جرثقیل
- زاویه بوم: زاویه بین بوم و زمین
- کسر ظرفیت: نشان میدهد که چه وزنی باید برای لوازم جانبی در حال استفاده کسر شود
- یادداشتهای عملیاتی: ملاحظاتی مانند شیب و سرعت باد را پوشش میدهد
نمودارهای بار جرثقیل معمولاً دارای یک خط پررنگ هستند که آنها را به دو نیم تقسیم میکند. این خط دو محدودیت اصلی در ظرفیت جرثقیل را از هم جدا میکند: مقاومت سازهای و پایداری. ظرفیتهای زیر خط پررنگ توسط پایداری جرثقیل محدود میشوند، در حالی که ظرفیتهای بالای این خط توسط مقاومت دستگاه محدود میشوند.
۳ راه برای پیدا کردن ظرفیت بار جرثقیل در صورت نداشتن نمودار بار
ظرفیت بار یک جرثقیل همیشه باید از نمودار بار محاسبه شود – این مطمئنترین و مطمئنترین راه برای اطمینان از عدم بارگذاری بیش از حد جرثقیل شماست. نمودارهای بار بر اساس جزئیات پیکربندی مختلف از سازنده ایجاد میشوند، جزئیاتی که اگر خودتان از یک فرمول محاسبه کنید، به درستی در نظر گرفتن آنها دشوار است.
اگر نمودار بار جرثقیل خود را ندارید، این منابع میتوانند اطلاعات حیاتی مورد نیاز شما را ارائه دهند.
۱. دفترچه راهنمای اپراتور را دانلود کنید
اگر دفترچه راهنمای فیزیکی جرثقیل خود را ندارید، به وبسایت سازنده مراجعه کنید. بسیاری از تولیدکنندگان، دفترچههای راهنمای جرثقیلهای خود را بهصورت آنلاین ارائه میدهند که میتوانید آنها را دانلود و چاپ کنید. باید بتوانید نمودار بار را در دفترچه راهنما پیدا کنید.
۲. با سازنده تماس بگیرید
همچنین میتوانید مستقیماً با استفاده از خدمات مشتریان با سازنده تماس بگیرید. آنها ممکن است بتوانند نمودار بار جرثقیل شما را در اختیارتان قرار دهند و ممکن است بتوانند نمودارهای بار مدلهای قدیمیتر را از بایگانی خود پیدا کنند.
۳. یک متخصص برای انجام بازرسی استخدام کنید
اگر نمیتوانید نمودار بار را از منابع دیگر پیدا کنید، میتوانید یک بازرس جرثقیل واجد شرایط استخدام کنید تا جرثقیل را بررسی کرده و محدودیتهای آن را محاسبه کند.
استاندارد OSHA 1926.1417 بیان میکند که اگر رویههای سازنده در دسترس نباشد، رویههایی برای عملیات ایمن (از جمله بلند کردن) باید توسط یک مهندس حرفهای ثبتشده آشنا با تجهیزات تدوین شود. این متخصص همچنین میتواند جرثقیل را از نظر آسیب یا سایر موارد ایمنی بررسی کند.
استانداردهای OSHA برای ظرفیت جرثقیل
اگر از جرثقیل استفاده میکنید، آن را میخرید یا اجاره میکنید، مطمئن شوید که استانداردهای OSHA را رعایت میکنید.
استاندارد 1926.1417 اداره ایمنی و بهداشت شغلی وزارت کار ایالات متحده (OSHA) بیان میکند که جرثقیلها نباید فراتر از ظرفیت خود، همانطور که در نمودار بار نشان داده شده است، کار کنند. انجام این کار میتواند باعث خرابی ساختاری یا مکانیکی یا واژگونی جرثقیل شود که میتواند منجر به عواقب قانونی و همچنین آسیب جدی شود.
این استاندارد همچنین بیان میکند که کارفرمایان باید اطمینان حاصل کنند که اپراتورها نمودار بار و محدودیتهای جرثقیل را درک میکنند و نمودارهای بار توسط یک فرد ذیصلاح تأیید میشوند. علاوه بر این، نمودار بار (و سایر مواد مورد نیاز برای عملیات) باید همیشه برای مراجعه اپراتور در کابین باشد.
استاندارد OSHA 1926.1427 الزام میکند که اپراتورهای جرثقیل آموزش دیده و دارای گواهینامه برای استفاده از جرثقیل باشند.
چگونه ظرفیت بار جرثقیل مناسب برای نیازهای خود را انتخاب کنیم؟
ضروری است که مطمئن شوید تجهیزات مناسب برای کار مورد نظر خود را تهیه میکنید. در اینجا نحوه پیدا کردن جرثقیل با ظرفیت بالابری و بار مناسب برای نیازهای شما آورده شده است.
۱. الزامات شغلی را درک کنید
مهمترین گام در انتخاب جرثقیل مناسب، در نظر گرفتن نوع باری است که باید بلند شود – باید مطمئن شوید که جرثقیل توانایی لازم را دارد.
در عین حال، شما میخواهید مطمئن شوید که جرثقیلی که انتخاب میکنید میتواند وزن بار را تحمل کند. انتخاب جرثقیلی که نتواند کاری را که شما نیاز دارید انجام دهد، یا میتواند خیلی بیشتر از آنچه شما نیاز دارید انجام دهد، باعث اتلاف وقت و هزینه میشود.
همچنین باید در نظر بگیرید که این بار تا چه ارتفاعی باید بلند شود تا بتوانید طول بوم جرثقیل را به درستی انتخاب کنید . ممکن است برای بلند کردن عمودی به بوم بلندتری نیاز داشته باشید، اما اگر در شعاع بالابری کوچکی به صورت عمودی بلند میکنید، ممکن است به چنین ظرفیت بار بالایی نیاز نداشته باشید.
همچنین جنس موادی که بلند میکنید را در نظر بگیرید. برای مثال، مخازن پر از مایع در مقایسه با بلوکهای بتنی به تجهیزات و لوازم جانبی متفاوتی نیاز دارند.
۲. شرایط محل کار را ارزیابی کنید
شرایط زمین و آب و هوا در محل کار شما بر ظرفیت جرثقیل مورد استفاده شما تأثیر میگذارد، عمدتاً به این دلیل که میتوانند بر پایداری دستگاه تأثیر بگذارند. باد میتواند عامل اصلی باشد، به خصوص اگر در ارتفاعات بالاتر کار میکنید، هرچه ارتفاع بیشتر باشد، احتمال اینکه باد بتواند بوم را تاب دهد بیشتر است. زمین ناهموار یا ناهموار ممکن است برای عملکرد ایمن به یک جرثقیل همهکاره نیاز داشته باشد.
همچنین میزان تحرک مورد نیاز خود را در نظر بگیرید. اگر به ظرفیت بالابری زیادی نیاز ندارید، جرثقیلهای کوچکتر معمولاً دقت بیشتری دارند و راحتتر میتوان با آنها موانع موجود در سایت را دور زد.
۳. نمودارهای بار را از قبل بررسی کنید
وقتی درک روشنی از سایت و الزامات کاری خود پیدا کردید، به برگه مشخصات و نمودارهای بار جرثقیلهایی که در نظر دارید نگاه کنید. مطمئن شوید که جرثقیلی که انتخاب میکنید به اندازه کافی توانمند است و میتواند به سایت کاری دسترسی داشته باشد.
شما همیشه باید جرثقیلی را انتخاب کنید که ظرفیتی بالاتر از آنچه برای بلند کردن حداکثر بار خود نیاز دارید، داشته باشد، تا از ایمنی لازم برخوردار باشید.
۴. نحوه حمل و نقل جرثقیل را در نظر بگیرید
اندازهها و انواع مختلف جرثقیلها، الزامات حمل و نقل متفاوتی دارند و برخی ممکن است برای حمل و نقل نیاز به جداسازی قطعات داشته باشند. حتماً قوانین مربوط به شهر و ایالت را بررسی کنید تا ببینید آیا برای حمل و نقل جرثقیل به مجوز نیاز دارید یا خیر و اینکه چه مسیری را باید طی کند. اگر دسترسی به محل کار دشوار است، ممکن است لازم باشد جرثقیل را برانید.
عناصر کلیدی ظرفیت بالابری جرثقیل
ظرفیت بالابری جرثقیل یک بازی حدس و گمان نیست که در آن مواد بیشتری را روی هم انباشته کنید تا دستگاه از کار بیفتد. عناصر کلیدی که ظرفیت بار مناسب را تشکیل میدهند، برد جرثقیل و نمودار بار هستند.
- برد برد
به این اشاره دارد که جرثقیل تا چه مسافتی میتواند بار را با خیال راحت جابجا کند. این شامل بردهای عمودی و افقی میشود. - نمودار بار
هر جرثقیل با یک دفترچه راهنما از طرف سازنده ارائه میشود که در آن ویژگیهای ایمنی، قطعات اصلی جرثقیل و ظرفیت بار شرح داده شده است. این نمودار بار به شما کمک میکند تا ظرفیت جرثقیل و آنچه را که میتواند با خیال راحت حمل کند، تعیین کنید. این محاسبه بر اساس شعاع بار و سایر عوامل محیطی انجام میشود.
عواملی که بر ظرفیت تأثیر میگذارند
- طول بوم: هر چه بوم بلندتر باشد، جرثقیل میتواند وزن کمتری را با خیال راحت حمل کند.
- زاویه بالابری: زاویه بالابری به زاویه بین بار و بوم اشاره دارد. هرچه این زاویه کوچکتر باشد، محدودیت وزنی جرثقیل کمتر است.
- شرایط آب و هوایی: بادهای شدید یا زمینهای گلی میتوانند جرثقیل را ناپایدارتر کنند، به این معنی که نمیتواند بار سنگینی را با خیال راحت حمل کند. هرچه هوا بدتر باشد، بار کمتری میتواند حمل کند.
- ابعاد و وزن: به طور کلی، جرثقیلهای بزرگتر میتوانند بارهای سنگینتری را حمل کنند. جرثقیلهایی با پایه بزرگتر نیز میتوانند وزن بیشتری را با پایداری بیشتر حمل کنند.
- کورس حرکتی: برای جرثقیلهای هیدرولیکی، دامنه حرکت پیستون در سیلندر بر میزان باری که جرثقیل میتواند با خیال راحت حمل کند تأثیر میگذارد. هرچه دامنه حرکت جرثقیل بیشتر باشد، بار سنگینتری را میتواند حمل کند.
-
از کدام دستگاهها استفاده خواهد شد؟
استفاده از نمودار بار برای تعیین ظرفیت بالابری جرثقیل، نقطه شروع بسیار خوبی است، اما برای درک بهتر از آنچه جرثقیل میتواند به طور ایمن جابجا کند، به تجهیزات خاصی نیز نیاز دارید. اکثر جرثقیلها دارای یک نشانگر گشتاور بار یا محدودکننده ظرفیت نامی هستند که اپراتور را از ظرفیت بار و رسیدن بار به حد ایمنی مطلع میکند.
یکی دیگر از ابزارهای عالی که در اختیار شماست، بادسنج است که سرعت باد را اندازهگیری میکند. از آنجا که جرثقیلها بسیار بلند هستند، میتوانند در برابر بادهای شدید که بر پایداری کلی آنها تأثیر میگذارد، آسیبپذیر باشند. ظرفیت بار ممکن است بسته به سرعت باد بیرون کمی تغییر کند.
انواع جرثقیل و ظرفیت بالابری
ظرفیت بالابری به نوع جرثقیلی که استفاده میکنید بستگی دارد. مدلهای مختلف محدودیتهای بار متفاوتی دارند و دانستن این تفاوتها برای انتخاب بهترین جرثقیل برای کار مورد نظر مهم است. برخی از انواع اصلی جرثقیل و ظرفیت بار آنها عبارتند از:
- جرثقیلهای برجی : جرثقیلهای برجی، جرثقیلهای چند طبقهای هستند که در محل مونتاژ میشوند و ثابت میمانند. آنها بسته به مدل میتوانند بین 20 تا 100 تن را بلند کنند.
- جرثقیلهای متحرک : یک جرثقیل متحرک امکان انعطافپذیری بیشتری را در محل کار فراهم میکند و معمولاً میتواند بین 10 تا 60 تن را بلند کند.
- کامیونهای بومدار: ظرفیت بالابری یک کامیون بومدار متفاوت است و برخی از آنها میتوانند تا ۱۷۵ تن را بلند کنند.
