ساختار محصول و ویژگیهای بصری

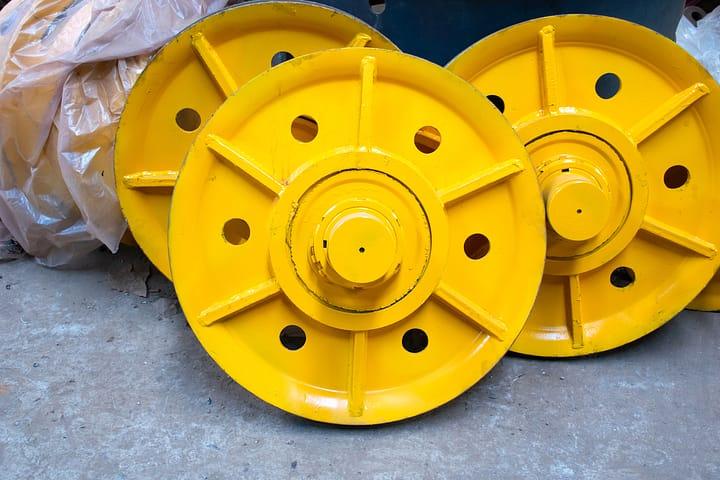

بدنه چرخ : عمدتاً زرد (رنگ هشدار/شناسایی رایج برای تجهیزات صنعتی)، ساخته شده از طریق تکنیکهای آهنگری/ریختهگری دقیق. توزیع پرهها شامل کاهش وزن/سوراخهای نصب است که استحکام را با ساختار سبک متعادل میکند. برای خرید چرخ قرقره کافیست با شاهان اطلس ، جرثفیل سازی اصفهان تماس بگیرید.
آستر مقاوم در برابر سایش : لایه کامپوزیتی مشکی رنگ مقاوم در برابر سایش درون شیار فلنج (معمولاً نایلون MC، پلی اورتان یا سایر مواد پلیمری) به طور قابل توجهی سایش طناب سیمی را کاهش میدهد.
سیستم یاتاقان : یاتاقانهای غلتشی یکپارچه با دقت بالا، چرخش روان قرقره را تضمین کرده و تلفات اصطکاک را به حداقل میرسانند. انتهای شفتها از فولاد آلیاژی عملیات حرارتی شده برای افزایش مقاومت در برابر ضربه و سایش ساخته شدهاند.
دوم. مزایای اصلی
- طول عمر بالای سیم بکسل : خاصیت خود روانکاری و اصطکاک کم آستر مقاوم در برابر سایش، میزان سایش سیم بکسل را بیش از 30٪ کاهش میدهد و به طور غیرمستقیم هزینههای نگهداری عملیاتی را کاهش میدهد.
- سبک و استحکام بالا : هنگام استفاده از تقویتکنندههای آلیاژی یا کامپوزیتی، وزن در مقایسه با قرقرههای تمام فولادی 20 تا 40 درصد کاهش مییابد، با این حال میتواند بارهایی از دهها تا صدها تن را تحمل کند و الزامات سبکی جرثقیلهای متحرک (مانند جرثقیلهای سوار بر کامیون و جرثقیلهای زنجیری) را برآورده سازد.
- نویز کم و راندمان بالا : ترکیب لایههای مقاوم در برابر سایش و یاتاقانها، نویز عملیاتی قرقره را تا 15 دسیبل کاهش میدهد و در عین حال راندمان انتقال را افزایش میدهد و در نتیجه مصرف انرژی را کاهش میدهد.
سوم. سناریوهای کاربردی معمول
چرخ قرقره جرثقیل به طور گسترده در جرثقیلهای سقفی پل، جرثقیلهای دروازهای، بالابرهای برقی، تجهیزات بالابری بندری به کار میرود:
- جرثقیلهای سقفی پل کارگاهی : این جرثقیلها به عنوان اجزای بلوک قرقره در مکانیزمهای بالابر عمل میکنند و میتوانند به همراه طنابهای سیمی، بلند کردن و پایین آوردن روان بارها را تسهیل کنند.
- جرثقیلهای کانتینری بندری : در طول عملیات با بار سنگین و با فرکانس بالا، آسترهای مقاوم در برابر سایش، طول عمر طناب سیمی را افزایش داده و پایداری عملیاتی را بهبود میبخشند.
مطالعات موردی نشان میدهد
قرقرههای جرثقیل، به عنوان اجزای اصلی بالابر، نقش محوری در صنایع مختلف ایفا میکنند. مطالعات موردی کاربرد آنها به شرح زیر است:
۱. صنعت ساخت و ساز
- افزایش راندمان ساخت و ساز : یک شرکت ساختمانی قرقرههای سنتی را با قرقرههای جرثقیل مجهز به یاتاقان در جرثقیلها جایگزین کرد. خواص اصطکاک کم یاتاقانها، گیر کردن تجهیزات را به حداقل میرساند و امکان بلند کردن روانتر مصالح ساختمانی سنگین مانند تیرهای فولادی و بلوکهای بتنی را فراهم میکند. این امر باعث کاهش ۵۰ درصدی زمان از کار افتادگی تجهیزات شد.
- نصب قطعات سنگین : در طول ساخت پلهای بزرگ، بلوکهای قرقرهای که توسط قرقرههای جرثقیل ساخته شدهاند، تیرهای جعبهای فولادی صد تنی را به طور مؤثر بلند کرده و دقیقاً در جای خود قرار میدهند و دقت نصب را در شرایط پیچیده تضمین میکنند.
۲. بخش بندر و لجستیک
- افزایش طول عمر طناب سیمی: بندر چینگدائو از قرقرههای جرثقیل با آسترهای نایلونی اصلاحشده در بلوکهای قرقره جرثقیلهای دروازهای خود استفاده میکند. خاصیت خودروانکاری آسترهای نایلونی به طور قابل توجهی سایش طناب سیمی را کاهش میدهد و دفعات تعویض را تا 40٪ کاهش میدهد. این امر نه تنها هزینههای عملیاتی را کاهش میدهد، بلکه تداوم در جابجایی محمولههایی مانند کانتینرها و قطعات بزرگ ماشینآلات را نیز تضمین میکند.
- انتقال بار : با استفاده از سیستم قرقره جرثقیل، بنادر میتوانند به سرعت انتقال عمودی و افقی محمولههای سنگین (مانند موتورهای دریایی و ماشینآلات معدنی) را از کشتیها به اسکلهها انجام دهند و کارایی توان عملیاتی لجستیک را افزایش دهند.
۳. صنعت معدن
- بهینهسازی هزینههای نگهداری : یک معدن بزرگ زغالسنگ شانشی، آسترهای قرقرهای سنتی در قرقرههای بالابر معدن را با آسترهای قرقرهای جرثقیل ساخته شده از نایلون MC جایگزین کرد. مقاومت بالای آسترهای نایلونی در برابر سایش، فواصل نگهداری تجهیزات را از 3 به 8 ماه افزایش داد و منجر به صرفهجویی سالانه بیش از 200000 ین در هزینههای نگهداری شد و در عین حال ایمنی و راندمان عملیاتی سیستم بالابر سنگ معدن را افزایش داد.
-
چرخ قرقره جرثقیل
۴. صنایع تولیدی
- ارتقاء سیستم نوار نقاله : یک شرکت تولیدی، قرقرههای جرثقیل مجهز به یاتاقان را در خطوط نوار نقاله مواد کارگاهی خود ارتقا داد. خواص «کاهش اصطکاک + مقاومت در برابر آسیب» یاتاقانها، راندمان انتقال را 15٪ افزایش داد و در عین حال دفعات تعویض قطعات یدکی را کاهش داد.
- مونتاژ تجهیزات سنگین : در کارگاههای مونتاژ ماشینآلات سنگین، قرقرههای جرثقیل در جابجایی اجزای تخت و اسپیندل ماشینآلات چند تنی کمک میکنند و دشواری جابجایی اجسام سنگین در فرآیندهای تولید را ساده کرده و راندمان مونتاژ را افزایش میدهند.
چهارم. هشت روش تولید چرخ جرثقیل
- ۱. آزمایش مواد
- ۲. برش پلاسمای CNC
- ۳. رول فرمینگ
- ۴. خنکسازی آنیل
- ۵. جوشکاری
- ۶. ماشینکاری
- ۷. رنگآمیزی با اسپری
- ۸. مونتاژ
پنجم. دستورالعملهای نگهداری چرخهای قرقره جرثقیل
این طراحی قرقره، استحکام، دوام و راندمان عملیاتی را از طریق پیکربندی «لایه مقاوم در برابر سایش + یاتاقانهای دقیق + ساختار سبک» خود، متعادل میکند و به عنوان یک جزء حیاتی برای انتقال بار و هدایت طناب سیمی در تجهیزات بالابری عمل میکند.
۱. مرتباً ضخامت آستر مقاوم در برابر سایش را بررسی کنید: وقتی ضخامت آستر به یک سوم اندازه اولیه خود میرسد، تعویض آن توصیه میشود.
۲. وضعیت یاتاقان را بررسی کنید: روانکاری و نرمی چرخش را بررسی کنید تا از گیر کردن جلوگیری شود. و صداهای غیرعادی یا محدودیت حرکت را فوراً برطرف کنید.
۳. ساختار قرقره را بررسی کنید: برای اطمینان از ایمنی تحمل بار، ترک یا تغییر شکل را بررسی کنید.
