در صنایع مختلف، جرثقیلهای دروازهای به دلیل تطبیقپذیری و توانایی کار در داخل و خارج از منزل، تجهیزات بالابری حیاتی هستند. انواع مختلف جرثقیلهای دروازهای برای برآورده کردن نیازهای عملیاتی خاص، مانند ظرفیت بالابری، محیط کار و قابلیت جابجایی، طراحی شدهاند. این مقاله مروری جامع بر انواع مختلف جرثقیلهای دروازهای ارائه میدهد و ویژگیهای آنها را معرفی میکند تا به شما در تعیین نوع مناسب برای نیازهای خاص کمک کند. برای خرید جرثقیل کافیست با شاهان اطلس ، جرثفیل سازی اصفهان تماس بگیرید.
جرثقیل دروازهای چیست؟
جرثقیل دروازهای نوعی جرثقیل است که روی ریلها یا مسیرهای زمینی کار میکند و با ساختار A-frame خود، با پایههایی که از یک پل، بالابر و سیستم واگن برقی پشتیبانی میکنند، متمایز میشود. برخلاف جرثقیلهای پل، جرثقیلهای دروازهای نیازی به پشتیبانی دائمی از دیوارها یا سقف ساختمان ندارند و همین امر آنها را برای کاربردهای مختلف بسیار متنوع میکند.
انواع جرثقیل دروازهای
جرثقیلهای دروازهای سیستمهای بالابری همهکارهای هستند که به طور گسترده در صنایع مختلف مورد استفاده قرار میگیرند و بسته به طراحی ساختاری، قابلیت جابجایی و کاربرد مورد نظر، میتوان آنها را به انواع مختلفی طبقهبندی کرد. هر نوع جرثقیل دروازهای برای حل چالشهای خاص جابجایی مواد، از بلند کردن اجسام سبک در کارگاهها گرفته تا جابجایی کانتینرهای سنگین در محوطههای کشتیرانی، ساخته شده است. درک تفاوتهای بین این نوعها برای انتخاب جرثقیل مناسبی که هم با محیط عملیاتی و هم با الزامات بالابری مطابقت داشته باشد، مهم است. در زیر رایجترین انواع جرثقیلهای دروازهای و ویژگیهای منحصر به فرد آنها آورده شده است.
۱. جرثقیلهای دروازهای تک پل
جرثقیلهای دروازهای تک پل با یک تیر اصلی طراحی شدهاند که از سیستم بالابر و چرخ دستی پشتیبانی میکند و آنها را به گزینهای مقرون به صرفه و کاربردی برای نیازهای سبکتر بالابری تبدیل میکند. طراحی نسبتاً ساده آنها به این معنی است که وزن کمتری دارند، نصب آنها آسانتر است و در مقایسه با سیستمهای جرثقیل سنگینتر به نگهداری کمتری نیاز دارند. این جرثقیلها به ویژه در تأسیساتی با ارتفاع بالابری محدود یا فضایی که ظرفیت سنگین ضروری نیست، مؤثر هستند. آنها معمولاً بارهایی تا 20 تن را تحمل میکنند، اگرچه سفارشیسازی میتواند ظرفیت را افزایش دهد. کاربردهای رایج شامل انبارها، کارخانههای تولیدی کوچک تا متوسط و کارگاهها است. یوانتای جرثقیلهای دروازهای تک پل را در اندازهها و پیکربندیهای مختلف ارائه میدهد و یک راهحل قابل اعتماد، کارآمد و مقرون به صرفه برای جابجایی مواد در تأسیسات ارائه میدهد.

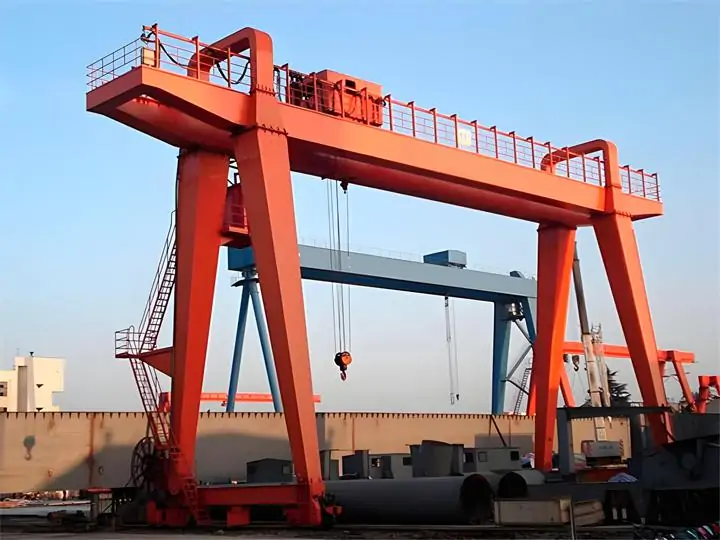

۲. جرثقیلهای دروازهای دو پل
جرثقیلهای دروازهای دو پل از دو تیر موازی استفاده میکنند که به آنها استحکام بیشتر، ظرفیت بار بالاتر و پایداری بهبود یافته میدهد. این طراحی، آنها را برای صنایعی که در آنها به بلند کردن اجسام سنگین و ارتفاع بالابری بالاتر نیاز است، ایدهآل میکند. برخلاف طرحهای تک پل، جرثقیلهای دو پل میتوانند اقلام بسیار بزرگ یا حجیم را جابجا کنند و این امر آنها را در بخشهایی مانند کشتیسازی، تولید فولاد و صنایع سنگین ضروری میکند. ظرفیت بلند کردن آنها میتواند بسته به سفارشیسازی و نیازهای کاربردی، از 100 تن فراتر رود. نصب این جرثقیلها پیچیدهتر است، اما دوام و تطبیقپذیری طولانیمدت را برای عملیات دشوار فراهم میکند. جرثقیلهای دروازهای دو پل شاهان اطلس هم از نظر ظرفیت بار و هم از نظر ابعاد قابل تنظیم هستند و عملکرد قابل اعتمادی را حتی در چالشبرانگیزترین محیطهای صنعتی تضمین میکنند.
۳. جرثقیلهای نیم دروازهای
جرثقیلهای نیم دروازهای ویژگیهای یک جرثقیل سقفی و یک جرثقیل دروازهای سنتی را با هم ترکیب میکنند و آنها را در تأسیساتی با محدودیت فضا بسیار کارآمد میکنند. یک طرف جرثقیل توسط پایههایی که روی ریلهای سطح زمین حرکت میکنند پشتیبانی میشود، در حالی که طرف دیگر به یک باند مرتفع یا سازه دیوار ثابت شده است. این طراحی ترکیبی به شرکتها این امکان را میدهد که فضای کاری را به حداکثر برسانند و در عین حال از عملکرد جرثقیل دروازهای بهرهمند شوند. جرثقیلهای نیم دروازهای برای استفاده در فضای داخلی و خارجی همه کاره هستند و میتوانند بسته به نیاز، برای جابجایی بارهای متوسط تا سنگین طراحی شوند. آنها به ویژه در مناطقی که یک جرثقیل دروازهای کامل فضای زیادی را اشغال میکند، مفید هستند. یوانتای جرثقیلهای نیم دروازهای را طوری طراحی میکند که به طور یکپارچه با چیدمانهای مختلف تأسیسات سازگار شود و به مشتریان یک راه حل صرفهجویی در فضا ارائه میدهد که بر عملکرد یا کارایی تأثیر نمیگذارد.
۴. جرثقیلهای دروازهای قابل حمل
جرثقیلهای دروازهای قابل حمل، سیستمهای بالابری کوچکتر و متحرکی هستند که برای انعطافپذیری و سهولت استفاده طراحی شدهاند. آنها معمولاً با قابهای سبک ساخته میشوند و مجهز به چرخهای چرخان هستند که به آنها امکان میدهد در صورت نیاز به سرعت به ایستگاههای کاری مختلف منتقل شوند. این جرثقیلها را میتوان به راحتی مونتاژ و دمونتاژ کرد و آنها را به گزینهای مناسب برای کارهای بالابری موقت یا کارگاههایی که نیاز به تحرک دارند، تبدیل میکند. جرثقیلهای دروازهای قابل حمل معمولاً محدود به جابجایی بارهای سبکتر، اغلب تا چند تن، هستند، اما در کاربردهایی مانند تعمیر و نگهداری، مونتاژ و کارهای تولیدی سبک برتری دارند. به دلیل قابلیت جابجایی، آنها یک جایگزین عملی و اقتصادی برای تجهیزات بالابری دائمی ارائه میدهند. شاهان اطلس جرثقیلهای دروازهای قابل حملی را ارائه میدهد که دوام را با تحرک ترکیب میکنند و تضمین میکنند که مشاغل میتوانند کارهای بالابری سبک را با حداکثر کارایی انجام دهند.
عواملی که باید هنگام انتخاب جرثقیل دروازهای در نظر بگیرید
انتخاب جرثقیل دروازهای مناسب با فهرستی واضح از آنچه که واقعاً شغل به آن نیاز دارد، آغاز میشود. به این فکر کنید که چقدر وزن بلند میکنید، جرثقیل کجا کار خواهد کرد، چند وقت یکبار کار خواهد کرد، تا چه مسافتی و تا چه ارتفاعی باید برسد و اینکه آیا نیاز به جابجایی آن دارید یا خیر. هر یک از این نکات، نوع جرثقیل پیشنهادی، بالابر، کنترلها و ویژگیهای ایمنی را تغییر میدهد. برای نیازهای فعلی و تغییرات احتمالی آینده برنامهریزی کنید. در نظر گرفتن استانداردها، ظرفیت کف یا ریل و نیازهای تعمیر و نگهداری در مراحل اولیه، باعث صرفهجویی در هزینه و زمان از کارافتادگی در مراحل بعدی میشود.
۱. الزامات ظرفیت بالابری
با فهرست کردن سنگینترین باری که جرثقیل بلند میکند و تعداد دفعاتی که این بلند کردنهای سنگین اتفاق میافتد، شروع کنید. از وزن واقعی بار به علاوهی وسایل و هرگونه اثر دینامیکی مانند حرکت آهسته یا بلند کردن از موقعیتهای مورب استفاده کنید. یک حاشیهی ایمنی – معمولاً 10 تا 25 درصد – اضافه کنید و برای مطابقت با ظرفیت، کلاس و ضریب ایمنی، به نمودارهای بار بالابر و تیر مراجعه کنید. مرکز بار (فاصلهی وزنه از قلاب) را به خاطر داشته باشید زیرا بلند کردنهای خارج از مرکز، گشتاور را افزایش میدهند و به تیرهای قویتر یا چرخ دستی متفاوتی نیاز دارند. اگر انتظار بارهای سنگینتری را در آینده دارید، جرثقیلی با ظرفیت اضافی یا طراحی قابل ارتقا انتخاب کنید تا از تعویض پرهزینه جلوگیری شود.
۲. محیط کار
جرثقیل را با محیط اطراف آن تطبیق دهید. مکانهای بیرونی به اجزای مقاوم در برابر آب و هوا، رنگهای مقاوم در برابر خوردگی و گاهی اوقات کابینهای گرم یا موتورهای دارای درجه حرارت نیاز دارند. کارخانههای داخلی ممکن است فضای سر کمی داشته باشند، موانع سربار یا الزامات اتاق تمیز داشته باشند که شما را به سمت طرحهای نیمه دروازهای یا فضای سر کم سوق میدهد. گرد و غبار، مواد شیمیایی یا جوهای انفجاری نیاز به آببندیهای ویژه، رتبهبندی IP بالاتر یا برق ضد انفجار دارند. همچنین شرایط ریل یا کف، فضای خالی برای رفت و آمد و مقررات محلی یا کدهای ایمنی که بر نصب و بهرهبرداری تأثیر میگذارند را بررسی کنید.
۳. نیازهای حرکتی
تصمیم بگیرید که جرثقیل چند وقت یکبار و تا چه مسافتی باید حرکت کند. جرثقیلهای دروازهای قابل حمل و واحدهای چرخدار کوچک برای کف کارگاهها و کارهای موقت مناسب هستند. جرثقیلهای دروازهای چرخ لاستیکی (RTG) یا واحدهای خودکششی در جایی که به حرکت در مسافتهای طولانی بدون ریل نیاز دارید، کار میکنند. جرثقیلهای دروازهای تمام دروازهای نصب شده روی ریل بهترین دقت موقعیتی را ارائه میدهند اما به کار ریل و فونداسیون نیاز دارند. منبع تغذیه را نیز در نظر بگیرید: باتری یا ژنراتور قابلیت حمل واقعی را فراهم میکند. برق ثابت هزینه عملیاتی را کاهش میدهد اما حرکت را محدود میکند. زمان راهاندازی، تدارکات حمل و نقل، بارگذاری چرخ یا ریل روی کف و سهولت جابجایی و تراز کردن جرثقیل را در نظر بگیرید.
۴. الزامات ارتفاع و دهانه
ارتفاع بالابری مورد نیاز (قلاب تا کف) و دهانه (فاصله بین پایهها یا ریلها) را دقیقاً اندازهگیری کنید. بالابرهای بلند به پایههای عمودی بلندتر یا گنتریهای با ارتفاع قابل تنظیم نیاز دارند و ممکن است چالشهای پایداری و انحراف ایجاد کنند که نیاز به تیرهای محکمتر یا طرحهای دو تیر را ایجاب میکند. دهانههای پهن خمش تیر را افزایش میدهند، بنابراین طراحان اغلب اندازه مقطع را افزایش میدهند یا از خرپا استفاده میکنند. همچنین مسافت حرکت واگن برقی، فواصل توقف انتهایی و محدودیتهای نزدیک شدن را برنامهریزی کنید تا قلاب بتواند با خیال راحت به تمام نقاط مورد نیاز برسد. فضای بالای سر، ارتفاع باند و نحوه عبور جرثقیل از سازهها و بارهای بالای سر را در نظر بگیرید.
۵. فرکانس عملیاتی
رتبهبندی وظیفه جرثقیل را با تعداد دفعات و شدت کار آن مطابقت دهید. بالابرهای سبک و گاهبهگاه از کلاسهای وظیفه ساده استفاده میکنند. کار مداوم یا سنگین چرخهای به بالابرهای کلاس وظیفه بالاتر، کنترلهای صنعتی و گیربکسها و ترمزهای قویتر نیاز دارد. برای عملیات ۲۴ ساعته، طرحهای اثباتشده در محوطههای کانتینری یا کارخانههای فولاد – RMGها، RTGها یا جرثقیلهای سنگین دو پل – را انتخاب کنید و یک برنامه تعمیر و نگهداری پیشگیرانه برنامهریزی کنید. همچنین نوع درایو، خنککننده، افزونگی و در دسترس بودن قطعات یدکی را در نظر بگیرید. این عوامل باعث کاهش زمان از کارافتادگی و هزینه کل در طول عمر جرثقیل میشوند.
مزایا و محدودیتهای جرثقیلهای دروازهای
جرثقیلهای دروازهای، بالابری انعطافپذیر و مقرونبهصرفه را برای محوطهها، کارگاهها و مکانهای موقت ارائه میدهند. در زیر مزایای اصلی و محدودیتهای رایج آنها را فهرست میکنم. هر نکته کوتاه و کاربردی است. هنگام مقایسه مدلها یا درخواست قیمت، از این موارد استفاده کنید.
مزایا
- قابلیت جابجایی. گنتریها بارها را در امتداد ریلهای زمینی یا روی چرخها جابجا میکنند. این به شما امکان میدهد بدون تغییر ساختار ساختمان، به چندین بخش خدمات ارائه دهید.
- هزینه نصب کمتر. آنها از کار روی باند پشت بام جلوگیری میکنند. شما در تقویت سازه و اصلاح سقف صرفهجویی میکنید.
- مناسب برای فضای باز. بسیاری از گنتریها برای قرار گرفتن در معرض آب و هوا ساخته شدهاند. میتوانید روکشهای ضد خوردگی و اتصالات برقی آببندی شده را برای کار در حیاط انتخاب کنید.
- استقرار سریع. واحدهای قابل حمل و مدولار سریعتر از سیستمهای سقفی ثابت نصب میشوند. این امر زمان شروع پروژه را کاهش میدهد.
- انعطافپذیری در چیدمان. شما میتوانید دهانهها، ارتفاعها و فاصله بین پایهها را متناسب با بارهای خاص تنظیم کنید. این ویژگی، گنتریها را برای کارهای نامنظم مفید میکند.
- طیف وسیعی از ظرفیت. گزینهها از واحدهای کارگاهی سبک تا جرثقیلهای ریلی سنگین برای بارهای بزرگ متغیر است. میتوانید مدلی را انتخاب کنید که با حداکثر ظرفیت بالابری شما مطابقت داشته باشد.
- تعمیر و نگهداری ساده. بسیاری از طرحها دسترسی آسان به گیربکسها، موتورها و چرخها را فراهم میکنند. این امر باعث کاهش زمان از کارافتادگی برای کارهای روتین میشود.
- بدون وابستگی به ساختمان. گنتریها به شما امکان میدهند بدون تغییر در ملک، بارهای سنگین را در فضاهای اجارهای یا بازسازی شده جابجا کنید.
محدودیتها
- نیاز به آمادهسازی زمین. گنتریها به سطوح یا ریلهای صاف و سخت نیاز دارند. زمین نامناسب باعث افزایش ساییدگی ریل و کاهش دقت میشود. (مشخصات بار چرخ و فونداسیون را بپرسید.)
- رد پا و انسداد. پایهها و نردهها فضای کف را اشغال میکنند. این میتواند مسیرهای رفت و آمد یا انبار را مسدود کند.
- باد و پایداری. گنتریهای بزرگ یا بلند در حالت سکون به مهار یا گیرههای باد نیاز دارند. باد میتواند عملکرد ایمن در فضای باز را محدود کند.
- سرعت و دقت حرکت کمتر. در مقایسه با جرثقیلهای سقفی، جرثقیلهای دروازهای ممکن است حرکت واگن برقی را کندتر و توقفهای مکرر را کمتر کنند.
- بار بیشتر چرخها روی فونداسیونها. چرخها بار را در نواحی کوچک متمرکز میکنند. ممکن است به پدهای تقویتشده یا فونداسیونهای ریلی نیاز داشته باشید.
- فضای سر محدود برای برخی طرحها. جرثقیلهای متحرک ارتفاع قاب را افزایش میدهند که در مقایسه با جرثقیلهای سقفی، حرکت قلاب را کاهش میدهد.
- سیستمهای ایمنی کمتر یکپارچه. دروازههای حیاط گاهی اوقات فاقد سیستمهای ضد برخورد یا نظارت خودکار بار هستند که از قبل در کارخانه نصب شدهاند. در صورت نیاز به این ویژگیها، برای مقاومسازی برنامهریزی کنید.
- آب و هوا و فرسودگی. کار در فضای باز باعث افزایش خوردگی و فرسودگی قطعات میشود. انتظار بازرسیهای مکرر و نگهداری محافظتی بیشتری را داشته باشید.
نتیجهگیری
جرثقیلهای دروازهای، راهحلهای همهکارهای هستند که طیف گستردهای از نیازهای جابجایی مواد را در صنایع مختلف برآورده میکنند. از جرثقیلهای دروازهای تک پل سبک و قابل حمل گرفته تا جرثقیلهای RMG مخصوص جابجایی کانتینر، هر نوع، نیازهای عملیاتی منحصر به فردی را برآورده میکند. انتخاب جرثقیل دروازهای مناسب شامل ارزیابی نیازهای خاص کاربرد، محیطهای کاری و ظرفیتهای بار است.شاهان طیف گستردهای از جرثقیلهای دروازهای قابل تنظیم را ارائه میدهد و راهحلهای بالابری قابل اعتماد، کارآمد و سازگار را برای کاربردهای صنعتی و لجستیکی تضمین میکند.
