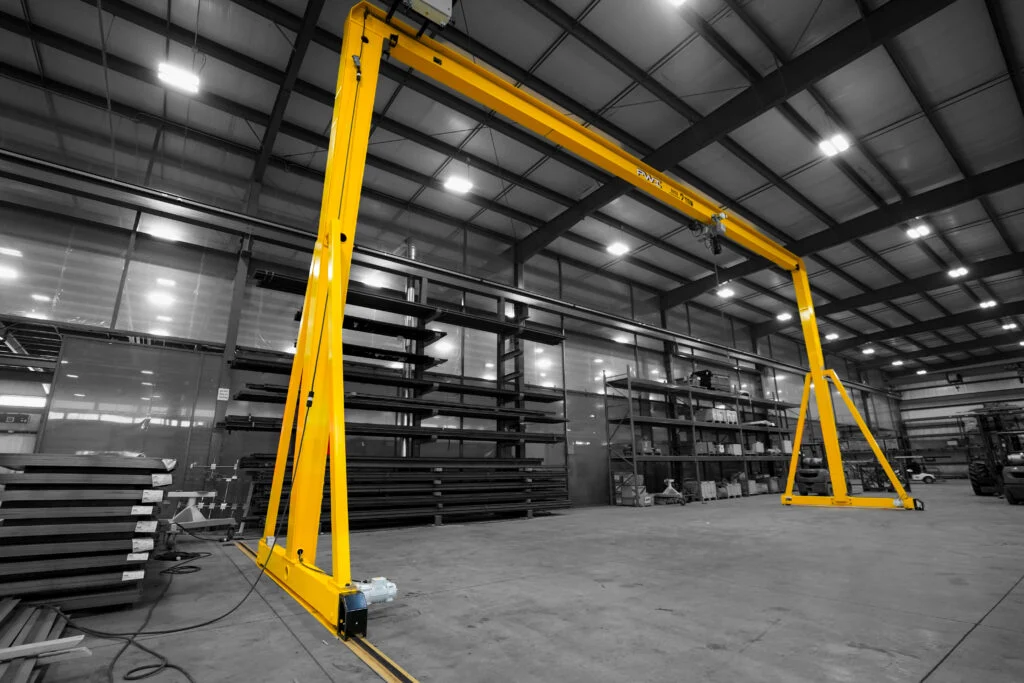

جرثقیل دروازهای موتوری یک وسیله بالابر همهکاره است که به طور گسترده در محیطهای صنعتی و تولیدی مورد استفاده قرار میگیرد. این وسیله از دو پایه محکم تشکیل شده است که یک تیر افقی (گنتری) را با یک بالابر متحرک پشتیبانی میکنند. موتورهای داخلی تمام حرکات را به حرکت در میآورند، بنابراین جرثقیل میتواند بدون فشار دهندههای خارجی یا سازههای سقفی حرکت کند و بلند شود. به عبارت دیگر، این جرثقیل عملکرد کاملاً خودران و برقی را فراهم میکند که اغلب به عنوان یک جرثقیل دروازهای موتوری توصیف میشود. برای خرید جرثقیل کافیست با شاهان اطلس ، جرثفیل اصفهان تماس بگیرید.
ویژگیهای سفارشی و موتوری کردن جرثقیلهای دروازهای موتوری
یکی از نقاط قوت جرثقیلهای دروازهای موتوری، قابلیت سفارشیسازی آنها برای رفع نیازهای خاص است:
- دهانه و ظرفیت بار سفارشی: جرثقیلهای دروازهای را میتوان با دهانههای سفارشی (فاصله بین پایهها) و ظرفیتهای بار سفارشی ساخت. تولیدکنندگان اغلب طرحهایی برای دهانههایی تا حدود 10 متر یا بیشتر و ظرفیتهایی از کمتر از 1 تن تا چند تن ارائه میدهند. به عنوان مثال، یک جرثقیل ممکن است با دهانه 8 متری و ظرفیت بالابری 5 تن برای یک خط تولید خاص طراحی شود. از آنجا که این جرثقیلها از مقاطع فولادی IPE یا HEA مدولار استفاده میکنند، میتوان آنها را طوری مهندسی کرد که دقیقاً الزامات ارتفاع (فضای بالای سر) و دهانه را برآورده کنند.
- موتوری شدن ۳ محوره: حرکت، فرمان و بلند کردن: یک جرثقیل دروازهای کاملاً موتوری به موتورهایی برای هر سه حرکت مجهز است: حرکت در امتداد کف، فرمان یا چرخش و بلند کردن. این حرکت ۳ محوره به این معنی است که یک اپراتور میتواند جرثقیل را به جلو/عقب براند، آن را بچرخاند و بالابر را به کار بیندازد. به عنوان مثال، طرح یوانتای از چهار چرخ محرک که توسط موتورهای گیربکسی نیرو میگیرند، استفاده میکند و به یک اپراتور امکان میدهد بار را از طریق کنترلهای الکتریکی حرکت دهد، هدایت کند و بلند کند.
- چرخهای موتوری و حرکت تمام الکتریکی: هر چرخ یک جرثقیل دروازهای موتوری دارای یک موتور محرک اختصاصی است، بنابراین جرثقیل نیازی به هل دادن دستی ندارد. این چرخهای محرک معمولاً دارای آجهای پلی اورتان (لاستیکی) برای کفهای صاف داخلی یا شیارهای V شکل فولادی برای ریلهای مسیر هستند. وقتی جرثقیل با برق کار میکند، کل جرثقیل کاملاً الکتریکی کار میکند ، به این معنی که میتواند زیر بار به نرمی و با کارایی بالا حرکت کند. این تحرک تمام الکتریکی یک مزیت کلیدی نسبت به جرثقیلهای سبک هل دادنی-کششی است.
- طراحی قابل جابجایی و صرفهجویی در فضا: برخلاف جرثقیلهای سقفی ثابت، جرثقیلهای دروازهای موتوری نیازی به ریل یا ستون دائمی ندارند. آنها واحدهای مستقلی هستند که میتوانند به فضای کاری آورده شوند و بعداً برداشته شوند. این طراحی مدولار باعث صرفهجویی در هزینههای زیرساخت و فضای کف میشود. در واقع، این جرثقیلها به ویژه در ساختمانهای اجارهای که تطبیق سازه فولادی غیرممکن است، مفید هستند، زیرا آنها به جای نیاز به چارچوب پیچ و مهرهای، روی چرخ قرار میگیرند. اگر طرح کارخانه تغییر کند، میتوان جرثقیل دروازهای را بدون ایجاد هیچ گونه تغییر دائمی در ساختمان، جابجا یا حتی به محل دیگری اجاره داد.
قطعات و تجهیزات استاندارد جرثقیلهای دروازهای موتوری
یک جرثقیل دروازهای موتوری معمولی شامل اجزای زیر است:
- سازه (پایهها و تیرهای فولادی): قاب از فولاد سنگین ساخته شده است. دو پایه عمودی (اغلب از پروفیلهای IPE یا HEA) از یک تیر افقی (تیرآهن) پشتیبانی میکنند. تمام اعضای فولادی معمولاً رنگآمیزی یا با پوشش پودری (به عنوان مثال، زرد محافظ) پوشانده میشوند تا در برابر خوردگی مقاوم باشند. این قاب محکم، استحکام لازم برای بلند کردن بارهای سنگین را فراهم میکند و دهانه و فضای بالای جرثقیل را تعیین میکند.

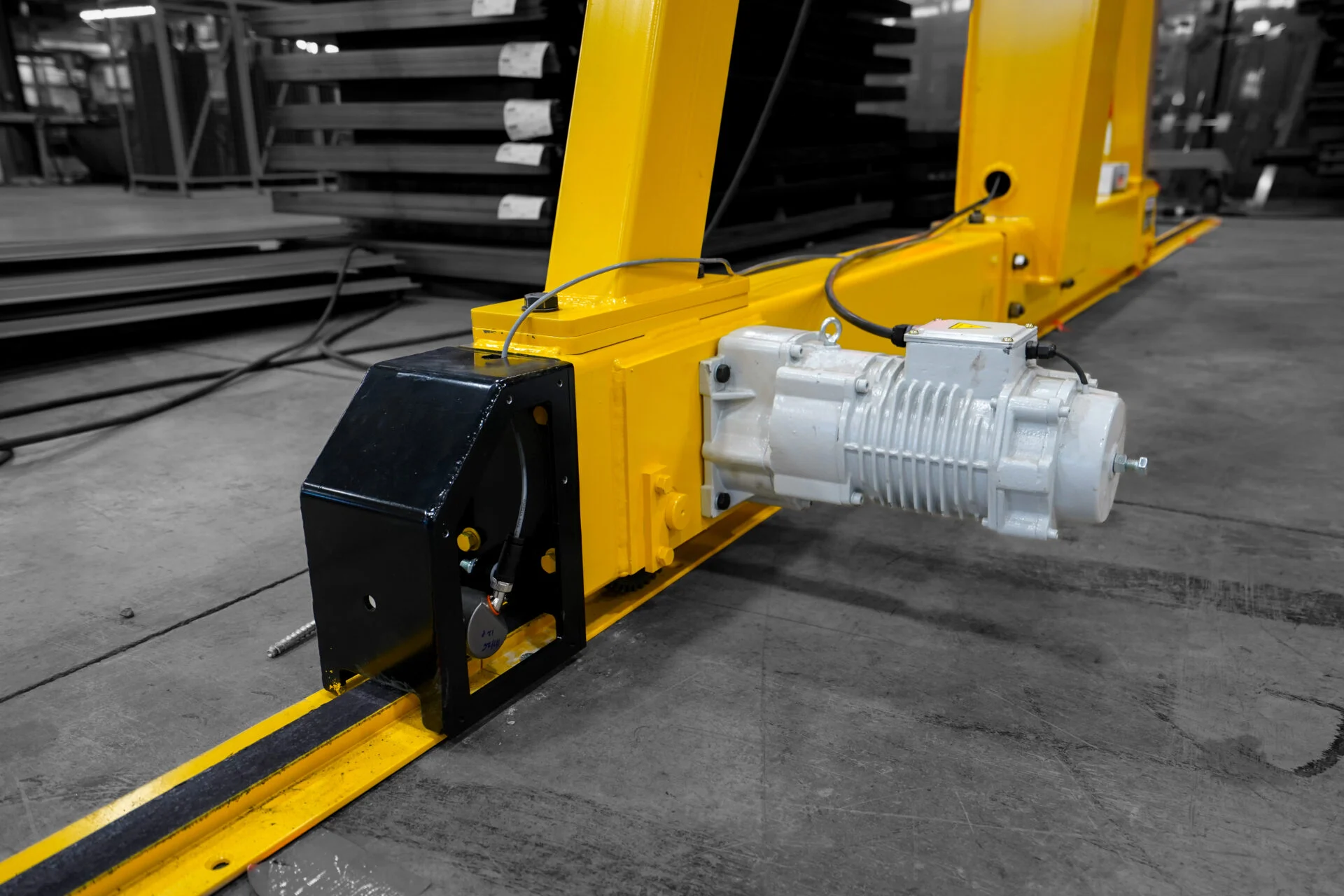

- محرکهای قدرت (چرخها و موتورها): هر یک از چرخهای جرثقیل توسط یک موتور الکتریکی با گیربکس به حرکت در میآیند. بسته به طراحی، چرخها ممکن است از جنس پلیاورتان (برای استفاده بدون ریل) یا شیار V شکل فولادی (برای ریل) باشند. این واحدهای محرک، کشش و دقت را فراهم میکنند. به عنوان مثال، یک جرثقیل سبک ممکن است از یک موتور برای هر چرخ استفاده کند و امکان چرخش روان فرمان دیفرانسیل (بعضی چرخها به جلو و بعضی دیگر به عقب) را فراهم کند.
- کنترلها (آویز و ریموت): اپراتورها جرثقیل را از طریق یک سیستم کنترل الکتریکی کنترل میکنند. این اغلب شامل یک آویز سیمی (ایستگاه دکمهای دستی) یا یک ریموت بیسیم اختیاری برای آزادی بیشتر است. کنترلها معمولاً عملکرد چند سرعته (مثلاً سرعتهای حرکت بالا و پایین) و دکمهها یا جویاستیکهای جداگانه برای حرکت و بلند کردن ارائه میدهند.
- سیستم الکتریکی: تمام موتورها و کنترلها توسط سیمکشی داخلی متصل میشوند. یک گانتری استاندارد دارای یک مهار الکتریکی کامل و یک مدار برق اصلی (اغلب ۳۸۰ ولت ۵۰ هرتز) است. نسخههای باتریدار شامل باتریها و سیستمهای شارژ هستند. سیستم الکتریکی برای اتصال سریع به محل و آزمایش، در کارخانه نصب شده است.
- تجهیزات ایمنی: تجهیزات ایمنی به صورت توکار تعبیه شدهاند. اقلام استاندارد شامل کلیدهای محدودکننده حرکت (برای متوقف کردن جرثقیل در پایان حرکت) و محافظت در برابر اضافه بار برای بالابر هستند. یک بسته معمولی دارای یک دکمه توقف اضطراری و یک کلید محدودکننده حرکت توکار است. این موارد تضمین میکنند که جرثقیل نمیتواند فراتر از محدوده مورد نظر خود حرکت کند یا در شرایط ناامن کار کند.
- تجهیزات کمکی: لوازم جانبی اضافی اغلب ارائه میشوند. به عنوان مثال، بسیاری از گنتریها دارای یک قلاب بالابر یا بالابر برقی نصب شده روی تیر و یک قرقره برای کابل آویز هستند. لوازم جانبی اختیاری Yuantai معمولاً شامل ریلهای ثابت، بستههای باتری، فلاشرها، آلارمهای بوق و غیره است. شما میتوانید هر لوازم جانبی اضافی مورد نیاز خود را انتخاب کنید.
ایمنی و ارگونومی جرثقیلهای دروازهای موتوری
جرثقیلهای دروازهای موتوری دارای ویژگیهایی برای محافظت از اپراتورها و افراد حاضر در محل هستند:
- کلید محدودکننده توقف کامل: جرثقیل میتواند به یک سیستم توقف کامل یا ضد برخورد، مانند حسگرها یا ضربهگیرهای اطراف قاب که موانع را تشخیص میدهند، مجهز شود. در صورت برخورد با چیزی، جرثقیل بلافاصله تمام حرکات را متوقف میکند. چنین دستگاههایی با قطع برق به محض تشخیص مانع، از برخورد جلوگیری میکنند.
- مدارهای کنترل ولتاژ پایین: دکمههای کنترل و رلهها با ولتاژ پایین (معمولاً 24 ولت) کار میکنند تا خطر شوک الکتریکی را کاهش دهند، در حالی که موتورها از ولتاژ بالاتری استفاده میکنند. کنتاکتورهای معکوس و قفلهای داخلی از دستورات متناقض جلوگیری میکنند (به عنوان مثال، از حرکت همزمان یک چرخ به جلو و عقب جلوگیری میکنند). این حفاظها، کنترلها را برای اپراتور ارگونومیکتر و ایمنتر میکنند.
- عملکرد چند سرعته: اکثر جرثقیلهای دروازهای موتوری بیش از یک سرعت حرکت ارائه میدهند. اپراتور میتواند برای موقعیتیابی دقیق، به خصوص هنگام تراز کردن بار یا نزدیک شدن به مانع، به سرعت پایینتری سوئیچ کند. این قابلیت سرعت متغیر، جابجایی را بهبود میبخشد و احتمال تصادفات ناشی از تکانه بیش از حد را کاهش میدهد.
- آشکارسازهای مانع: فراتر از سپرهای فیزیکی، برخی از طرحها از حسگرهایی روی چرخها یا قاب برای تشخیص انسداد استفاده میکنند. اگر چرخی ناگهان از چرخش بایستد (نشانگر وجود مانع باشد) یا حسگری تداخلی را تشخیص دهد، درایو خاموش میشود. این آشکارسازها به عنوان پشتیبان برای سوئیچهای محدودکننده عمل میکنند. ویژگیهای ایمنی اضافی مانند چراغهای هشدار چشمکزن و آلارمهای صوتی برای هشدار دادن به کارگران مجاور هنگام حرکت جرثقیل رایج هستند.
در مجموع، این ویژگیهای ایمنی و ارگونومیک تضمین میکند که جرثقیلهای دروازهای موتوری را میتوان با اطمینان در تأسیسات شلوغ استفاده کرد. با توقف در صورت برخورد با موانع، استفاده از کنترلهای ولتاژ پایین و ارائه کنترل سرعت دقیق، آنها از افراد و تجهیزات در حین جابجایی مواد محافظت میکنند.
صنایع و کاربردهای جرثقیلهای دروازهای موتوری
جرثقیلهای دروازهای موتوری در طیف وسیعی از صنایع و محیطها استفاده میشوند:
- محیطهای کارگاهی و تولیدی: در مغازهها و کارخانهها، جرثقیلهای دروازهای قطعات سنگین را بین ایستگاههای کاری یا ماشینآلات جابجا میکنند. آنها امکان بلند کردن اجسام سنگین در فضاهایی را فراهم میکنند که نصب جرثقیل یا بازوی ثابت در آنها عملی نیست. به عنوان مثال، کارگاههای ساخت و ساز اغلب از جرثقیلهای بدون ریل برای بلند کردن صفحات فولادی یا موتورها در کف کارگاه استفاده میکنند. این جرثقیلها به ویژه در ساختمانهای اجارهای یا موقت مفید هستند، زیرا از نیاز به تعمیرات اساسی ساختمان جلوگیری میکنند.
- تأسیسات صنعتی و تولیدی: کارخانهها و خطوط مونتاژ از دروازههای موتوری برای نصب ماشینآلات، نگهداری تجهیزات و جابجایی قطعات بزرگ استفاده میکنند. یک کارخانه خودروسازی ممکن است از یک دروازه متحرک برای نصب موتور خودرو یا یک کارگاه تجهیزات سنگین برای جابجایی جعبه دنده استفاده کند. از آنجا که یک دروازه میتواند در طول زمان به چندین منطقه خدمات ارائه دهد، آنها انعطافپذیری را به فرآیندهای تولید اضافه میکنند.
- لجستیک و انبارداری: در انبارها و مراکز لجستیک، جرثقیلهای دروازهای پالتها، کانتینرها یا کالاهای سنگین را بلند کرده و منتقل میکنند. یک جرثقیل میتواند در کنار کامیونها یا قفسههای انبار رانده شود تا اقلام را بدون لیفتراک بارگیری و تخلیه کند. گنتریهای ریلی گاهی اوقات در راهروهای طولانی انبار برای چیدمان و ذخیرهسازی خودکار استفاده میشوند و از حرکت هدایتشده آنها بهره میبرند.
- ساخت و ساز، نگهداری و اجاره: استفاده از گنتریها در سایتهای ساختمانی یا محوطههای بیرونی برای بلند کردن تیرها، پنلها یا ماشینآلات رایج است. شرکتهای اجارهای، گنتریهای موتوری را برای پروژههای کوتاهمدت انبار میکنند زیرا نصب و راهاندازی آنها سریع است و بعداً میتوان آنها را برداشت. آنها همچنین در محیطهای منحصر به فردی مانند آشیانه هواپیما یا محل برگزاری رویدادها، که امکان نصب جرثقیلهای دائمی وجود ندارد، استفاده میشوند.
به طور خلاصه، هر صنعتی که نیاز به بالابری انعطافپذیر در مکانهای مختلف دارد، میتواند از جرثقیلهای دروازهای موتوری بهرهمند شود. آنها به ویژه زمانی انتخاب میشوند که نصب جرثقیلهای سقفی بسیار پرهزینه یا غیرممکن باشد. ترکیب ظرفیت بالابری بالا و قابلیت جابجایی آنها، آنها را به ابزارهای ارزشمندی در خودرو، هوافضا، تولید و فراتر از آن تبدیل میکند.
نتیجهگیری
جرثقیلهای دروازهای موتوری، سیستمهای بالابری قدرتمند و انعطافپذیری هستند که ظرفیت جرثقیلهای سقفی را با قابلیت تحرک واقعی ترکیب میکنند. آنها حرکت موتوری سه محوره (حرکت، هدایت، بالابر) را بدون نیاز به زیرساخت ثابت ارائه میدهند. این جرثقیلها با دهانههای سفارشی، ساختار فولادی مقاوم و کنترلهای ایمنی پیشرفته، با کارگاهها، کارخانهها، مراکز لجستیک و بسیاری از محیطهای دیگر سازگار میشوند.
